מה זה COG LCD
COG LCD מייצג את "Chip-on-Glass LCD". זהו סוג של מודול LCD בו המנהג IC (מעגל משולב) מותקן ישירות על מצע הזכוכית של לוח התצוגה. עיצוב זה מבטל את הצורך בלוח נהגים נפרד ומקטין את הגודל והמשקל הכללי של מודול LCD. תצוגות COG של LCD משמשות לרוב במכשירים אלקטרוניים שונים כמו סמארטפונים, טאבלטים ושעונים דיגיטליים.
יתרונות של COG LCD
צריכת חשמל נמוכה:למודולי COG LCD בדרך כלל יש צריכת חשמל נמוכה, מה שהופך אותם למתקנים המונעים על סוללה. זה עוזר להאריך את חיי הסוללה של מכשירים ניידים.
רזולוציה גבוהה ואיכות תמונה:טכנולוגיית COG LCD מאפשרת תצוגות ברזולוציה גבוהה עם איכות תמונה מעולה. הקרבה של הנהג IC לתאי הגביש הנוזלים ממזערת את הפרעות האות ומשפרת את בהירות התמונה הכוללת.
זוויות צפייה רחבות:מודולי COG של LCD מציעים זוויות צפייה רחבות, המאפשרות למשתמשים להציג את התצוגה בבירור מזוויות שונות ללא כל עיוות צבע או אובדן ניגודיות.
זמן תגובה מהיר:לתצוגות COG של LCD יש זמן תגובה מהיר, וזה חיוני ליישומים המחייבים את התצוגה להתעדכן במהירות, כגון משחקים או הפעלת וידאו.
נראות אור שמש טובה:למודולי COG של LCD יש נראות טובה לאור השמש, בזכות יחס הניגודיות הגבוה שלהם וציפויים נגד בוהק. זה הופך אותם למתאימים ליישומים חיצוניים שבהם הראות באור שמש בהיר חשובה.
אפשרויות התאמה אישית:ניתן להתאים בקלות מודולי COG LCD כדי לעמוד בדרישות היישום הספציפיות. טכנולוגיית Chip-on-Glass מאפשרת אפשרויות עיצוב גמישות, כולל שילוב של לוחות מגע, תאורה אחורית ותכונות אחרות.
-
![VA LCD Character Cog Dot 128*64 תצוגה]()
VA LCD Character Cog Dot 128*64 תצוגההחלף את כבל המסך ואת לוח המתאם ----- כתוב מחדש את מנהל ההתקן ----- לוח מנהל ההתקן שבור (לא שכיח) ----- IC הבקרה של הלוח האחורי של המסך שבור (לא שכיח){{3} }נתקו את כבל המסך וראו את צבע התאורה האחורית -

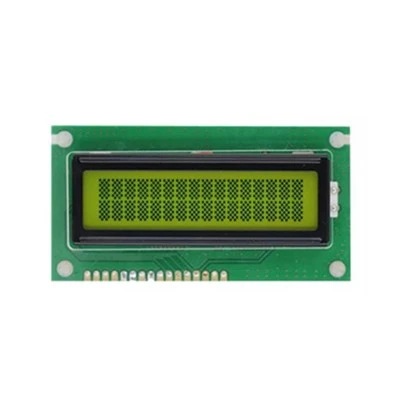

![16 * 2 תצוגת LCD צהובה]()
16 * 2 תצוגת LCD צהובהה-LCD בגודל 16×2 תווים הוא מסך תצוגת LCD בעל אופי נפוץ המשמש במכשירי חשמל ביתיים, ציוד תעשייתי, מכשירים ופרויקטי עשה זאת בעצמך אלקטרוניים. זה יכול להציג תווים ב-16 עמודות ו-2 שורות, מה שמקל על -
![תצוגת LCD גרפית]()
תצוגת LCD גרפיתLCD גרפי הוא מודול תצוגה המבוסס על מטריצת נקודות- שיכול להציג טקסט, גרפיקה, אייקונים, עקומות ואפילו אנימציות ראשוניות. הרבה ציוד בקרה תעשייתי, מכשירים רפואיים, מכשירי בית חכמים, כלי בדיקה ומערכות -
![תצוגת LCD 16x2]()
תצוגת LCD 16x2תצוגת ה-LCD 16 × 2 היא מעין מודול תצוגת גביש נוזלי אופי שנמצא בשימוש נפוץ בציוד תעשייתי, מכשור, מערכות משובצות ואלקטרוניקה צריכה. יש לו אפקטי תצוגה ברורים וקלים-ל-לקריאה וביצועים עקביים, מה שהופך -
![תצוגת גלגל שיניים LCD]()
תצוגת גלגל שיניים LCDLCD COG Display (Chip on Glass LCD Display) הוא מודול גביש נוזלי הממנף טכנולוגיית אריזת COG מתקדמת-. שבב הבקרה הראשי מונח ישירות על לוח הזכוכית, מה שהופך את המסך לדק יותר ותופס פחות מקום. עיצוב זה -
![Cog LCD 12840module St7565r]()
Cog LCD 12840module St7565rמוצרי מודול lcd COG הם אחד מהמבנים המרכזיים של מודולי תצוגת גביש נוזלי. שבב מנהל ההתקן של ה-LCD משפר את תהליך ה-COG Bonding והוא מחובר על ה-LCD. זה כולל בדרך כלל LCD, IC, FPC, תאורה אחורית וכו '. -
![Cog LCD 6800 ו-8080 ו-Spi Interface Series]()
Cog LCD 6800 ו-8080 ו-Spi Interface Seriesמודול LCD 12864 הניתן לעריכה, כלומר מסך ה-LCD מורכב מ-128*64 נקודות. 12864 הוא תצוגת גביש נוזלי גרפית מטריצת נקודות. -
![קוג LCD 4wire SPI ממשק סדרת]()
קוג LCD 4wire SPI ממשק סדרתתצוגת ה-COG LCD (Chip on Class LCD Display) היא מודול תצוגה-היי-טק המשמש הרבה במערכות משובצות, מכשירים רפואיים, מוצרי צריכה אלקטרוניים וציוד תעשייתי. טכנולוגיית האריזה המהפכנית של Chip on Glass מחברת
למה לבחור בנו
צוות מקצועי:צוות מכירות מקצועי וצוות מהנדסים מספקים תמיכה טכנית מקצועית, תמיכה בווידיאו ותמיכה בדוגמה.
איכות גבוהה:המוצרים שלנו מיוצרים או מבוצעים בסטנדרטים גבוהים מאוד, תוך שימוש בחומרים הטובים ביותר ותהליכי הייצור.
חוויה עשירה:לחברה שלנו ניסיון רב של שנים בעבודה. הרעיון של שיתוף פעולה מונחה לקוחות ושיתוף פעולה עם WIN-WIN הופך את החברה לבוגרת וחזקה יותר.
ציוד מתקדם:לציוד המבוסס על ההתפתחויות הטכנולוגיות החדישות ביותר יש יעילות גבוהה יותר, ביצועים טובים יותר ואמינות חזקה יותר.
פיתרון עצירה אחד:מהחקירה המתחילה ולאורך כל התהליך עד שתקבל את הסחורה. אנו מחויבים לתמוך בך בכל שלב.
מחיר תחרותי:יש לנו צוות מקור מקצועי וצוות הנהלת חשבונות עלות, STIVE כדי להפחית את העלות והרווח ולספק לך מחיר טוב.
דבקים ממלאים תפקיד מכריע בתהליך COG LCD (שבב על זכוכית). דבקים אלה משמשים לקשירת קשר של הנהג IC (מעגל משולב) למצע הזכוכית של לוח LCD. הדבקים מספקים מוליכות חשמלית בין IC הנהג למצע הזכוכית, ומבטיחים תפקוד נכון של התצוגה.
הבחירה בדבקים חשובה מכיוון שהם צריכים להיות בעלי מוליכות חשמלית טובה, הדבקה ועמידות בפני חום. דבקים נפוצים המשמשים ב- COG LCD כוללים סרטים מוליכים אניסוטרופיים (ACF) ודבקים אפוקסי כסף. דבקים אלה מסייעים בהפחתת מספר הרכיבים ושלבי הייצור, ותורמים לתצוגה דקה יותר וחסכונית יותר.
במהלך תהליך ה- COG, הנהג IC מיושר במדויק ומונח על מצע הזכוכית באמצעות ציוד אוטומטי. לאחר מכן מיושמים הדבקים כדי לתקן את ה- IC של הנהג במקום ויוצרים קשר קבוע. קשר זה צריך להיות חזק מספיק כדי לעמוד בלחצים המכניים וריאציות הטמפרטורה במהלך הפעלת התצוגה.
דבקים עוזרים גם להגן על ה- IC של הנהג מפני לחות, אבק וגורמים סביבתיים אחרים, ומבטיחים את האמינות והאריכות החיים של התצוגה. ניתן להתאים את המאפיינים של הדבקים, כמו מוליכות וצמיגות, כדי לעמוד בדרישות הספציפיות של יישומי תצוגה שונים.
דבקים ב- LCD COG אחראים למתן מוליכות חשמלית והדבקה בין הנהג IC למצע הזכוכית. הם תורמים ליעילות הייצור, הפחתת עלויות ואמינות התצוגה. בחירה ויישום של דבקים מתאימים הם שיקולים חשובים בתהליך ה- COG כדי להבטיח את הביצועים והאיכות של לוח LCD.
כיצד מתבצעת היישור ב- LCD COG
היישור ב COG LCD (שבב על זכוכית) הוא תהליך קריטי שמבטיח את מיקום המדויק של הנהג IC (מעגל משולב) על מצע הזכוכית של לוח LCD. להלן כמה שיטות נפוצות המשמשות ליישור ב- LCD COG
יישור אופטי
שיטה זו משתמשת בחיישנים או מצלמות אופטיות כדי לאתר את מיקום ה- IC של הנהג ומצע הזכוכית. המערכת משווה את המיקומים בפועל עם עמדות היעד ומבצעת התאמות להשגת יישור מדויק.
יישור מכני
טכניקות יישור מכניות כוללות שימוש בגופי דיוק או בכלי יישור למיקום פיזית של הנהג IC על מצע הזכוכית. כלים אלה עשויים לכלול מיקרו-מיצויים או סימני יישור על המצע.
מערכות יישור אוטומטיות
ציוד ייצור מתקדם משלב לעתים קרובות מערכות יישור אוטומטיות המשתמשות בראיית מחשב, למידת מכונות או בטכניקות אחרות כדי ליישר את הנהג IC עם דיוק גבוה. מערכות אלה יכולות לאתר במהירות ובמדויק ולתקן כל התאמה שגויה.
סימני עזר ודפוסים
מצע הזכוכית ו- IC של הנהג עשויים להיות בעלי סימני התייחסות או דפוסים המסייעים בתהליך היישור. סימנים או דפוסים אלה משמשים כמדריכים ליישור שני הרכיבים.
כוונון עדין ובדיקה
לאחר סיום היישור הראשוני, יתכן ויהיה צורך בכוונון עדין ובדיקה שלבי בדיקה בכדי להבטיח את היישור האופטימלי. זה יכול לכלול בדיקה חזותית, בדיקות חשמליות או שימוש בציוד מיוחד למדידת דיוק היישור.
בקרת תהליכים ואבטחת איכות
כדי לשמור על איכות יישור עקבית, מיושמים אמצעי בקרת תהליכים ואבטחת איכות. זה כולל ניטור ובקרה של גורמים כמו טמפרטורה, לחות וניקיון במהלך תהליך היישור.
במה COG LCD שונה מתהליכי ייצור אחרים של LCD
COG LCD (CHIP-ON-GLASS) הוא תהליך ייצור ייחודי של LCD המבדיל אותו מתהליכי ייצור LCD קונבנציונליים אחרים. זה כרוך בהרכבה ישירה של הנהג IC (מעגל משולב) על מצע הזכוכית של מודול התצוגה, וביטול הצורך ב- PCB נפרד (לוח מעגל מודפס) לחיבור ה- IC של הנהג לתצוגה.
יתרון משמעותי אחד של COG LCD הוא גודלו הקומפקטי. על ידי חיבור ישיר של הנהג IC למצע הזכוכית, עובי הכללי של מודול LCD מצטמצם משמעותית. זה הופך את COG LCD למתאים במיוחד ליישומים שבהם המרחב מוגבל, כמו במכשירים ניידים, לבישים ואלקטרוניקה צרכנית קטנה. העובי המופחת מאפשר גם מודולי LCD דקים וקלים יותר, ומשפרים את האסתטיקה הכוללת והניידות של המוצר הסופי.
LCD COG מציע אמינות משופרת. ביטול ה- PCB מצמצם את מספר החיבורים ומפרקי הלחמה, ומצמצם את הסיכון לכישלונות כתוצאה מחיבורים רופפים או בעיות הלחמה. יתר על כן, החיבור הישיר בין ה- Driver IC לבין מצע הזכוכית מביא לנתיבי אות קצרים יותר, ומפחית את הפוטנציאל להתערבות האות ולשיפור שלמות האות.
LCD COG מספק גם ביצועים אופטיים טובים יותר. המרחק המופחת בין ה- Driver IC לתצוגה ממזער את הסיכוי להשפלת האות, וכתוצאה מכך תמונות חדות ותוססות יותר. ההתקשרות הישירה של ה- IC של הנהג מאפשרת גם יישור מדויק עם תאי הגביש הנוזלים, ולשפר את איכות התצוגה הכוללת ולהפחית את התרחשותם של פגמים חזותיים כמו רוח רפאים או התאמה שגויה.
מהם היישומים של COG LCD
טלפונים ניידים:תצוגות טלפונים ניידים רבים מעסיקים טכנולוגיית COG בשל יכולתה ליצור מסכים קומפקטיים ברזולוציה גבוהה המתאימים למכשירים כף יד.
תצוגות תעשייתיות:לוחות בקרה תעשייתיים מסוימים ומערכות משובצות משתמשים בטכנולוגיית COG לתצוגות עמידות וארוכות טווח שיכולות לפעול בתנאים שונים.
יישומי רכב:טכנולוגיית COG משמשת במערכות אינפוטמנט רכב, אשכולות מכשירים ותצוגות ניווט, ומספקות נראות ואמינות ברורים בסביבות הרכב.
אלקטרוניקה צרכנית:אלקטרוניקה צרכנית שונות, כמו מצלמות דיגיטליות, מצלמות וידיאו ויחידות GPS, משלבת לרוב תצוגות COG כדי להציע חזותיים ברורים בחבילות קומפקטיות.
שעונים חכמים:תצוגות COG של LCD משמשות לרוב בשעונים חכמים בגלל גודלם הקומפקטי וצריכת החשמל הנמוכה שלהם. הם מספקים תצוגה ברורה ומוארת להצגת זמן, התראות ומידע אחר.
עוקבי כושר:עוקבי כושר רבים משתמשים בתצוגות COG LCD כדי להציג מידע כמו ספירת שלבים, קצב לב ומרחקים שנסעו. הגודל הקטן וצריכת החשמל הנמוכה של תצוגות COG LCD הופכות אותם למכשירים אלה.
תצוגת COG LCD (שבב על זכוכית) מורכבת מכמה רכיבי מפתח העובדים יחד ליצירת תמונה:
מצע זכוכית:זהו בסיס ה- LCD, עליו מותקנים כל שאר הרכיבים. הוא מאכלס את טרנזיסטורי הסרט הדק (TFTs) המהווים את המטריצה הפעילה לשליטה בפיקסלים האישיים.
שכבת קריסטל נוזלית:שכבת הקריסטל הנוזלית דחופה בין שתי שכבות מצעי זכוכית. הוא מכיל גבישים נוזליים המשנים את האוריינטציה שלהם כאשר מיושמים שדה חשמלי, ומאפשר לאור לעבור או לחסום אותו.
מקור תאורה אחורית:בכמה עיצובים של LCD, תאורה אחורית נחוצה כדי להאיר את הגבישים הנוזליים. זה יכול להיות מערך LED (דיודה פולטת אור) או סוג אחר של מקור אור. לא כל ה- LCDs דורשים תאורה אחורית; חלקם משדרים ומסתמכים על אור חיצוני.
ICS נהג (מעגלים משולבים):שבבים אלה אחראים לשליטה בשדות החשמליים המופעלים על גבישי הנוזל ומחוברים ישירות למצע הזכוכית בטכניקת COG.
מגע בשכבת מסך (אם ישים)
ב- LCDs עם מסך מגע, ישנה שכבה נוספת המזהה את מיקום הנגיעות והתשומות.
מסגרת או דיור
זהו החלק החיצוני ביותר שמחזיק את כל הרכיבים יחד ומספק תמיכה מבנית למודול התצוגה.
היגיון שליטה
זה כולל כל מעגלים נוספים הדרושים לניהול כוח, עיבוד אותות ותקשורת עם חלקים אחרים במכשיר.
כיצד לבחור COG LCD
בבחירת תצוגת COG LCD (שבב על זכוכית), חשוב לקחת בחשבון גורמים שונים כדי להבטיח שתבחר את התצוגה הנכונה ליישום שלך. להלן כמה שיקולי מפתח שיעזרו לך לקבל החלטה מושכלת
גודל תצוגה
קבע את הגודל הנדרש של תצוגת COG LCD על בסיס המרחב הזמין במוצר שלך והראות הרצויה.
הַחְלָטָה
שקול את ההחלטה הנדרשת לבקשתך. תצוגות רזולוציה גבוהות יותר מציעות תמונות וטקסט חדות יותר, אך הן עשויות להגיע בעלות גבוהה יותר.
טכנולוגיית תצוגה
תצוגות COG של LCD זמינות בטכנולוגיות שונות כמו TN (Nematic Twisted), STN (סופר מעוות נמטי) ו- TFT (טרנזיסטור דק-סרט). לכל טכנולוגיה יתרונות וחסרונות משלה, אז בחר את זה המתאים ביותר לצרכים הספציפיים שלך.
זווית צפייה
שקול את דרישות זווית הצפייה ביישום שלך. חלק מהתצוגה מתפקדת טוב יותר בזוויות צפייה רחבות יותר, ומבטיחות נראות טובה יותר למשתמשים מנקודות מבט שונות.
יחס ניגודיות
יחס הניגודיות קובע את יכולת התצוגה להבדיל בין צבעים כהים וקלילים. יחסי ניגודיות גבוהים יותר מציעים איכות תמונה טובה יותר, במיוחד בסביבות עם תנאי תאורה משתנים.
טווח טמפרטורות הפעלה
ודא שתצוגת COG של LCD יכולה לפעול בטווח הטמפרטורה הנדרש של היישום שלך. טמפרטורות קיצוניות יכולות להשפיע על ביצועי התצוגה ועל תוחלת החיים.
צריכת חשמל
שקול את דרישות הכוח של תצוגת COG LCD. צריכת חשמל נמוכה יותר יכולה להרחיב את חיי הסוללה במכשירים ניידים ולהפחית את עלויות האנרגיה במתקנים גדולים יותר.
עֲמִידוּת
הערך את התנגדות התצוגה לזעזוע, רטט ולחות, במיוחד אם היישום שלך כרוך בסביבות מאתגרות או תנועה תכופה.
עֲלוּת
קבע תקציב לתצוגה שלך והשווה אפשרויות שונות כדי למצוא את האיזון הטוב ביותר בין עלות לביצועים.
מהו תהליך הייצור של COG LCD
ניתן לסכם את תהליך הייצור של COG LCD (שבב על זכוכית)
הכנת מצע זכוכית:התהליך מתחיל בהכנת מצעי זכוכית שישמשו כבסיס לפאנל LCD. בדרך כלל מנקה ומלוטש את הזכוכית כדי להבטיח משטח חלק ונטול פגמים.
עיצוב מעגלים:המעגלים לתצוגה מתוכננים באמצעות תוכנה מיוחדת. העיצוב כולל את הפריסה של מערכי טרנזיסטור, נהגי עמודות ושורות ורכיבים נחוצים אחרים.
פוטוליטוגרפיה:חומר רגיש לאור הנקרא פוטוריסט מיושם על מצע הזכוכית. לאחר מכן מועבר תכנון המעגלים לצילום הפוטוריסט באמצעות מסכה המכילה את דפוס המעגל הרצוי. המצע נחשף לאור אולטרה סגול, מה שמקשה באופן סלקטיבי את הפוטוריסט.
תַחרִיט:המצע שקוע בפתרון תחריט, המסיר את האזורים הלא מוגנים של החומרים הפוטוריסטים ובחומרי טרנזיסטור דק-סרט דק. זה משאיר אחריו את דפוס המעגל הרצוי על מצע הזכוכית.
תַצהִיר:שכבות שונות של סרטים דקים מופקדים על מצע הזכוכית בטכניקות כמו תצהיר אדים פיזי (PVD) או בתצהיר אדי כימי (CVD). שכבות אלה כוללות חומרים מוליכים שקופים (כמו תחמוצת פח אינדיום) לאלקטרודות, שכבות יישור, מסנני צבע וחומרים גבישים נוזליים.
מליטה:לאחר הפקדת שכבות הסרט הדק, מצע הזכוכית קשור לשבב המעגל המשולב (IC) של הנהג באמצעות דבק מוליך אניסוטרופי (ACA). דבק זה מכיל חלקיקים מוליכים הקובעים חיבורים חשמליים בין המעגלים על מצע הזכוכית לבבב ה- IC.
בּוֹחֵן:מודול COG LCD עובר בדיקות קפדניות כדי להבטיח את הפונקציונליות והאיכות שלו. זה כולל בדיקת פגמים, אימות החיבורים החשמליים וכיול פרמטרי התצוגה.
הַרכָּבָה:לאחר שעבר את שלב הבדיקה, מודול COG LCD מורכב ללוח LCD הסופי. זה עשוי להיות כרוך בחיבור רכיבים נוספים כמו יחידות תאורה אחורית, מקטבים וסרטי מגן.
בקרת איכות:לוחות ה- LCD המוגמרים עוברים בדיקת בקרת איכות סופית כדי להבטיח שהם עומדים בסטנדרטים ובמפרטים הנדרשים. כל לוחות פגומים נדחים ומושלכים.
אריזה והפצה:לוחות ה- LCD ארוזים ומוכנים להפצה ללקוחות, אשר לאחר מכן ישלבו אותם במכשירים אלקטרוניים שונים כמו סמארטפונים, טלוויזיות או תצוגות תעשייתיות.
מה ההבדל בין LCD COG ל- LTPS
COG LCD (שבב על זכוכית) ו- LTPs (סיליקון פולי -קריסטלי בטמפרטורה נמוכה) הן שתי טכנולוגיות שונות המשמשות בתעשיית התצוגה. להלן כמה מההבדלים העיקריים ביניהם:
טֶכנוֹלוֹגִיָה:COG LCD מתייחס לתהליך חיבור ה- IC של הנהג ישירות למצע הזכוכית של לוח LCD. הוא מתמקד במזעור מספר הרכיבים ובהשגת תצוגה דקה יותר. לעומת זאת, LTPS הוא סוג של טכנולוגיית מטוס אחורי המשמשת בתצוגות LCD ו- OLED. הוא מציע ניידות אלקטרונים גבוהה יותר ורזולוציית פיקסל טובה יותר.
איכות תצוגה:LTPs בדרך כלל מספקים איכות תצוגה טובה יותר, כמו רזולוציה גבוהה יותר, רבייה צבעונית טובה יותר וזוויות צפייה רחבות יותר. זה מאפשר לארוז יותר פיקסלים לאזור קטן יותר, וכתוצאה מכך תמונות חדות ומפורטות יותר. COG LCD, תוך שהוא מציע איכות תצוגה טובה, עשוי לא להגיע לאותה רמה כמו LTPs בהיבטים מסוימים.
צריכת חשמל:LTPs בדרך כלל צורכים פחות כוח בהשוואה לטכנולוגיות LCD מסורתיות. זה הופך אותו למתאים יותר למכשירים המונעים על סוללות שבהם יעילות האנרגיה היא דאגה. צריכת החשמל של COG LCD יכולה להשתנות בהתאם לדרישות היישום והתצוגה הספציפיות.
מורכבות עלות וייצור:תהליך הייצור של LTPS מורכב ויקר יותר בהשוואה ל- COG LCD. LTPS דורש טכניקות וציוד ייצור מתקדמות יותר. LCD COG, בהיותו פשוט יחסית, מציע פיתרון חסכוני יותר ביישומים מסוימים.
אזורי יישום:LTPS משמש בדרך כלל במכשירים מתקדמים כמו סמארטפונים, טאבלטים ותצוגות ברזולוציה גבוהה. הוא מציע ביצועים משופרים ואיכות תמונה. COG LCD נמצא בשימוש נרחב ביישומים שונים, כולל אלקטרוניקה צרכנית, תצוגות רכב ומכשירים תעשייתיים.
גמישות וגורם צורה:LTPS מספקת גמישות רבה יותר מבחינת גורם הצורה וניתן להשתמש בה בתצוגות גמישות או מעוקלות. COG LCD משמש בעיקר בתצוגות לוח שטוחות.
באילו סוגים של ממשקים משתמשים בדרך כלל בתצוגות COG LCD
כאשר מתממשקים לתצוגות COG של LCD, ניתן להשתמש במספר סוגים של ממשקים בהתאם ליישום ובדרישות הבקרה
ממשק מקביל
זוהי שיטה נפוצה לחיבור בקר מיקרו או מעבד אחר לתצוגת LCD. זה כרוך בשליחת אותות נתונים ובקרה על פני מספר קווים מקבילים. מספר השורות יכול להשתנות בהתאם לרזולוציה והמורכבות של התצוגה.
ממשק היקפי סדרתי (SPI)
SPI הוא ממשק תקשורת סדרתי פופולרי המאפשר העברת נתונים בין מיקרו -בקר ל- LCD. הוא משתמש בפחות סיכות בהשוואה לממשק מקביל, מה שהופך אותו מתאים ליישומים שבהם המרחב מוגבל.
ממשק I²C
I²C, או ממשק שני חוטים, הוא פרוטוקול סדרתי נוסף שניתן להשתמש בו לתצוגות LCD. הוא משתמש רק בשני קווי נתונים (SDA ו- SCL) יחד עם קו קרקע לתקשורת עם בקר התצוגה. I²C מועיל לפשטותו ויכולתו לחבר מכשירים מרובים באותו אוטובוס.
בקר LCD משולב
כמה תצוגות COG מגיעות עם בקר LCD משולב המטפל בכל פונקציות התצוגה. תצוגות אלה מתחברות בדרך כלל למכשיר מארח באמצעות ממשק פשוט כמו SPI או I²C, והבקר המובנה דואג למשימות המורכבות הקשורות לביצוע תמונות בתצוגה.
ממשק מערך גרפי וידאו (VGA)
לתצוגות ברזולוציה גבוהה יותר המיועדות לשימוש במחשבים או בצגים, ניתן להשתמש בממשק VGA. עם זאת, טכנולוגיית COG נפוצה יותר בתצוגות ברזולוציה נמוכה יותר, ולכן ממשקי VGA פחות אופייניים ל- COG LCDs.
אוטובוס סידורי אוניברסלי (USB)
אף על פי שפחות נפוץ, ניתן לממשק כמה תצוגות LCD באמצעות USB באמצעות בקר מיקרו משובץ בתוך מודול התצוגה או עם שבב גשר חיצוני המתרגם אותות USB למשהו שה- LCD יכול להבין.
הם תצוגות COG LCD התואמות לטכנולוגיית מסך מגע
תצוגות COG LCD (שבב על זכוכית) אכן תואמות למסך מגע
תצוגות COG LCD (שבב על זכוכית) אכן תואמות טכנולוגיית מסך מגע. ניתן לשלב מסכי מגע עם תצוגות LCD כדי לאפשר אינטראקציה של משתמשים באמצעות קלט מגע. האינטגרציה מושגת על ידי שילוב של מסך LCD עם שכבת חיישן מגע, שיכולה להיות מסוגים שונים כמו התנגדות, קיבולית, מסור (גל אקוסטי לפני השטח), IR (אינפרא אדום) או זיהוי דופק אקוסטי.
כאשר תצוגת COG של LCD משויכת למסך מגע, היא הופכת לחלק ממערכת תצוגה של מסך מגע. במערכות כאלה, חיישן המגע ממוקם בדרך כלל מעל לוח LCD. מסך המגע מגלה את נוכחותו ומיקומו של מגע, שתורגם אז לאותות שה- LCD יכול לפרש. התוצאה היא מערכת בה משתמשים יכולים לקיים אינטראקציה עם יישומים ישירות על המסך.
מסכי מגע קיבוליים פופולריים במיוחד בגלל הרגישות הגבוהה והתמיכה שלהם במחוות מרובות מגע. הם נמצאים בשימוש נרחב בסמארטפונים מודרניים, טאבלטים ומכשירים רבים אחרים.
תהליך האינטגרציה דורש תכנון והנדסה מדוקדקים כדי להבטיח שמסך המגע לא יפריע לפעולת התצוגה וכי המערכת הכוללת מספקת חווית משתמש מגיבה ומדויקת. היצרנים משתמשים בטכניקות וחומרים מיוחדים כדי לקשר את חיישן המגע לפאנל LCD, ומבטיחים עמידות ואמינות בתוצר הסופי.
טיפים לתחזוקה ל- LCD COG
שמור על זה נקי:נקה באופן קבוע את מסך COG LCD עם בד רך ונטול מוך להסרת עפר, אבק וטביעות אצבעות. הימנע משימוש בכימיקלים קשים או חומרים שוחקים שיכולים לשרוט את פני השטח.
הימנע מכוח מוגזם:היה עדין בעת הטיפול במכשיר COG LCD כדי למנוע נזק למסך או לרכיבים אחרים. אל תלחץ חזק מדי על המסך או הפעל לחץ מוגזם.
להגן מפני השפעה:הימנע מלהפיל או הכפפה של COG LCD להשפעות חזקות, מכיוון שזה יכול לפגוע במסך או במעגלים הפנימיים. השתמש בתיק מגן או בשרוול במידת האפשר.
טיפול בזהירות:בעת ניקוי או החלפת רכיבים, היזהר שלא לכופף או לכופף את לוח ה- COG LCD בצורה מוגזמת, מכיוון שהוא יכול להוביל לנזק.
הימנע מלהטמפרטורות קיצוניות
חשיפת COG LCD לחום קיצוני או לקור יכולה להשפיע על ביצועיו. שמור אותו בסביבת טמפרטורה מתונה.
ניהול כוח
עקוב אחר הנחיות היצרן להפעלת המכשיר ומחוצה לו. הימנע ממחזורי כוח תכופים מכיוון שזה עלול לגרום לבלאי.
עדכן קושחה
בדוק אם יש עדכוני קושחה עבור המכשיר שלך מכיוון שהם יכולים לכלול שיפורים ותיקוני באגים הקשורים ל- COG LCD.
אחסן כראוי
כאשר אינו בשימוש, אחסן את מכשיר ה- COG של LCD במקום יבש ומוגן כדי למנוע לחות או נזק פיזי.

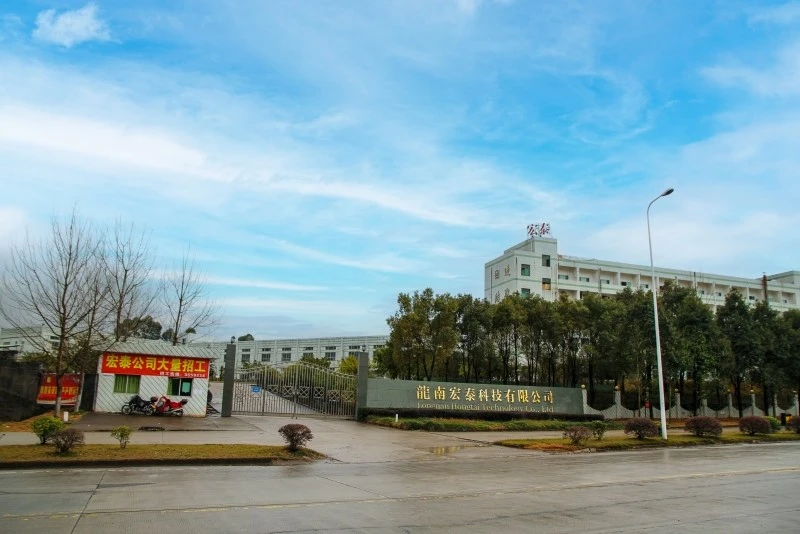

המפעל שלנו
Longnan Hongtai Technology Co., Ltd. מופעל על ידי טכנולוגיה ומונע על ידי חדשנות. זהו מיזם היי-טק מודרני המתמחה במחקר ופיתוח, עיצוב, ייצור, מכירות ושירות של תצוגות LCD. החברה מייצרת בעיקר מסכי תצוגה מונוכרום TN, HTN, ומסך VA רב צבעוני, FSTN, מודול COG, COB, TFT, OLED ומוצרי תאורה אחורית. מוצרים נמצאים בשימוש נרחב בבתים חכמים, ציוד אנרגיה חדש, ציוד רפואי, ציוד ספורט, מכשור, ציוד תקשורת, מסכי CNC, מכשירים לבישים דיגיטליים ותחומים אחרים.
שאלות נפוצות
אנו ספקי COG LCD מקצועיים בסין, המתמחים במתן שירות מותאם אישית באיכות גבוהה. אם אתה הולך לסיטונאות COG LCD זול שנעשה בסין, ברוך הבא לקבל הצעת מחיר מהמפעל שלנו. לייעוץ במחיר, צור איתנו קשר.
